| చెల్లించు విధానము: | T/T,Paypal |
| Incoterm: | FOB |
| Min. ఆర్డర్: | 50 Piece/Pieces |
| రవాణా: | Ocean,Land,Air,Express |
| పోర్ట్: | Shanghai |
మోడల్ నం.: LCC28
బ్రాండ్: Xl
Place Of Origin: China
| యూనిట్లు అమ్మడం | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

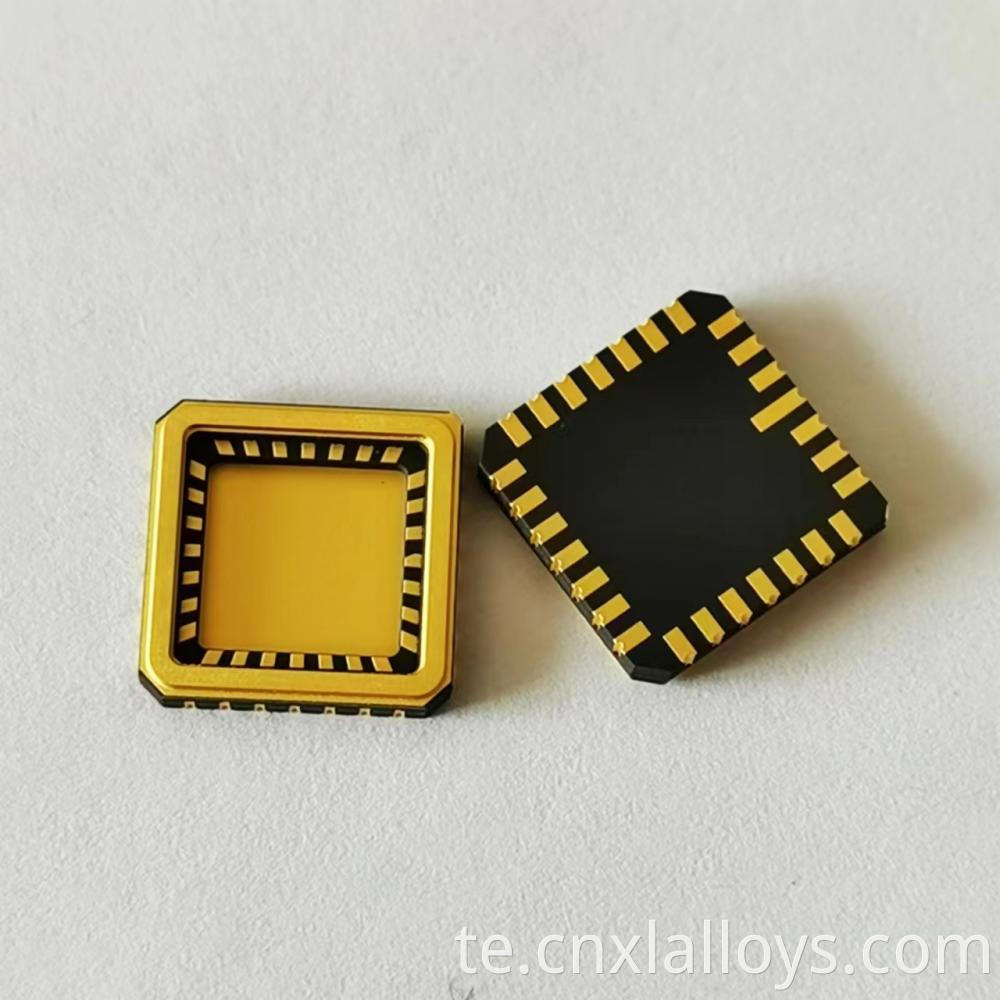

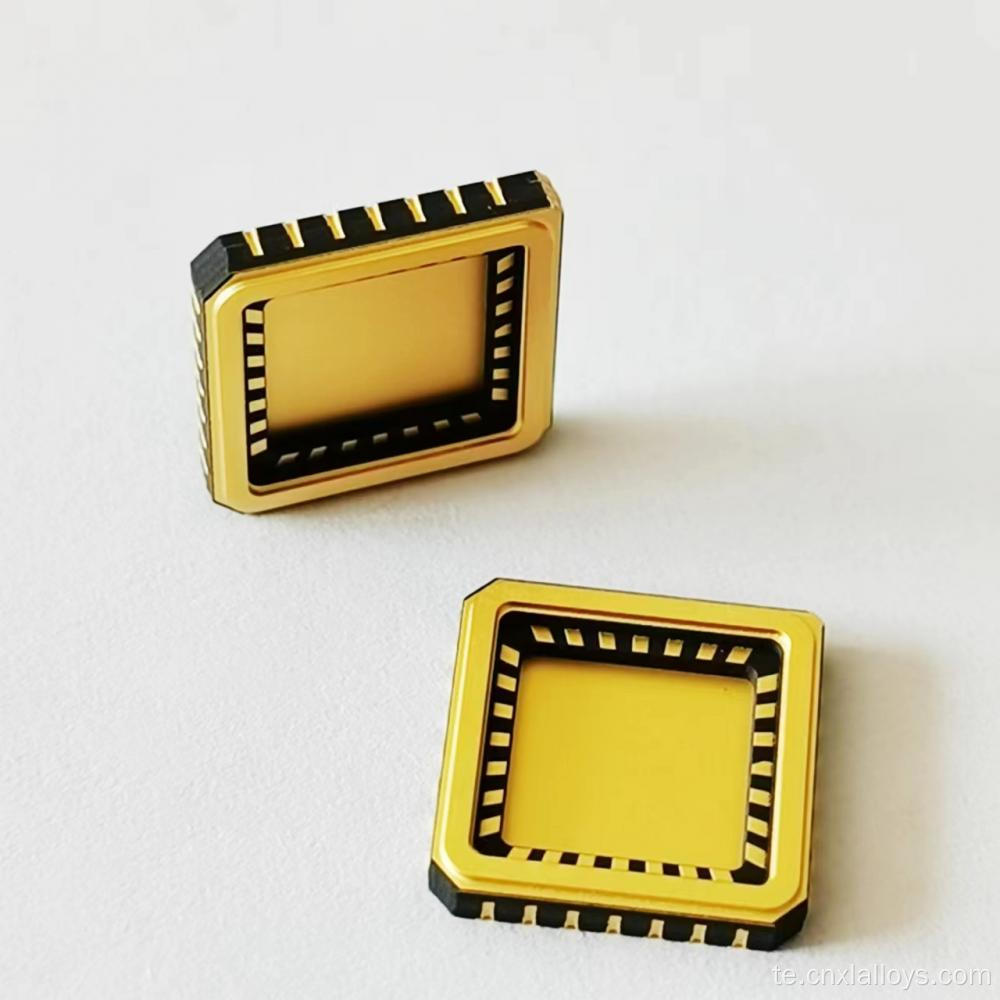

సిరామిక్ క్వాడ్ ఫ్లాట్ ప్యాకేజీ (CQFP) అనేది హౌసింగ్ కాంప్లెక్స్ కోసం అధిక-పనితీరు, ఉపరితల-మౌంట్ పరిష్కారం, FPGA లు, ASICS మరియు హై-స్పీడ్ ప్రాసెసర్లు వంటి హై-పిన్-కౌంట్ ఇంటిగ్రేటెడ్ సర్క్యూట్‌లు. ఈ బలమైన ప్యాకేజీలో మల్టీ-లేయర్ సిరామిక్ బాడీ మరియు కంప్లైంట్ "గల్-వింగ్" నాలుగు వైపులా దారితీస్తుంది, ఇది అసమానమైన రక్షణ మరియు ఉష్ణ స్థిరత్వాన్ని అందించే హెర్మెటిక్లీ మూసివున్న ఎన్‌క్లోజర్‌ను అందిస్తుంది. సిరామిక్ ఐసి ప్యాకేజింగ్‌లో ప్రధాన పరిష్కారంగా, విశ్వసనీయత మరియు పనితీరు చర్చించలేని ఏరోస్పేస్, డిఫెన్స్, టెలికమ్యూనికేషన్స్ మరియు పారిశ్రామిక రంగాలలో మిషన్-క్లిష్టమైన అనువర్తనాలకు CQFP ఖచ్చితమైన ఎంపిక.
మా CQFP ప్యాకేజీలు అత్యధిక నాణ్యత గల ప్రమాణాలకు తయారు చేయబడతాయి మరియు మీ నిర్దిష్ట అవసరాలకు అనుకూలీకరించవచ్చు.
| Parameter | Specification |
|---|---|
| Package Type | Ceramic Quad Flat Package (CQFP) |
| Lead Count Range | 24 to 240 |
| Common Lead Pitches | 0.5mm, 0.635mm, 0.8mm, 1.0mm, 1.27mm |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Material / Finish | Kovar (Fe-Ni-Co Alloy) / Gold (Au) over Nickel (Ni) |
| Sealing Method | Hermetic via Parallel Seam Welding or Au-Sn Solder Sealing |
| Optional Heat Sink | Integrated Tungsten Copper (WCu) or Molybdenum Copper (MoCu) heat sink available |
| Compliance | Designed and tested to meet MIL-STD-883 reliability standards |
మా CQFP యొక్క ప్రధాన ప్రయోజనం దాని నిజమైన హెర్మెటిక్ ముద్ర. ఇది ఎలక్ట్రానిక్ వైఫల్యానికి ప్రాధమిక కారణాలు అయిన తేమ, తేమ మరియు వాతావరణ కలుషితాల నుండి సున్నితమైన ఇంటిగ్రేటెడ్ సర్క్యూట్‌ను వేరు చేస్తుంది. ఇది దశాబ్దాలుగా స్థిరమైన, దీర్ఘకాలిక పనితీరును నిర్ధారిస్తుంది.
అల్యూమినా సిరామిక్ బాడీ ప్లాస్టిక్ ప్యాకేజీల కంటే మెరుగైన ఉష్ణ వాహకతను కలిగి ఉంది. అధిక-శక్తి ICS కోసం, మేము ఒక మెటల్ హీట్ సింక్‌ను నేరుగా ప్యాకేజీ స్థావరంలో అనుసంధానించవచ్చు, PCB కి సమర్థవంతమైన థర్మల్ మార్గాన్ని అందిస్తుంది మరియు వేడెక్కడం వల్ల పనితీరు క్షీణతను నివారించవచ్చు.
కంప్లైంట్ "గల్-వింగ్" లీడ్స్ ఫ్లెక్స్ చేయడానికి రూపొందించబడ్డాయి, సిరామిక్ ప్యాకేజీ మరియు పిసిబి మధ్య CTE అసమతుల్యత నుండి సంభవించే థర్మో-మెకానికల్ ఒత్తిడిని గ్రహిస్తుంది. ఇది టంకము ఉమ్మడి అలసట మరియు పగుళ్లను నిరోధిస్తుంది, ఇది వేలాది ఉష్ణోగ్రత చక్రాల ద్వారా నమ్మదగిన కనెక్షన్‌ను నిర్ధారిస్తుంది.
మల్టీ-లేయర్ సిరామిక్ నిర్మాణం అంతర్గత గ్రౌండ్ విమానాలు మరియు నియంత్రిత-ఇంపెడెన్స్ జాడలను ఏకీకృతం చేయడానికి అనుమతిస్తుంది, హై-స్పీడ్ డిజిటల్ మరియు RF అనువర్తనాల కోసం అద్భుతమైన సిగ్నల్ సమగ్రతను మరియు EMI షీల్డింగ్‌ను అందిస్తుంది.
CQFP చాలా డిమాండ్ చేసే ఎలక్ట్రానిక్ వ్యవస్థలకు విశ్వసనీయ పరిష్కారం:
తగిన ఎలక్ట్రానిక్ ప్యాకేజీలను రూపొందించడంలో మేము నిపుణులు. మా అనుకూలీకరణ సామర్థ్యాలు:
Q1: సిరామిక్ QFP (CQFP) మరియు ప్లాస్టిక్ QFP (PQFP) మధ్య ప్రాధమిక వ్యత్యాసం ఏమిటి?
A1: ప్రాధమిక వ్యత్యాసం విశ్వసనీయత. ఒక CQFP సిరామిక్ నుండి తయారవుతుంది మరియు ఇది హెర్మెటికల్‌గా మూసివేయబడుతుంది, ఇది తేమకు లోబడి ఉంటుంది మరియు కఠినమైన వాతావరణాలకు అనువైనది. PQFP ప్లాస్టిక్‌తో తయారు చేయబడింది, ఇది హెర్మెటిక్ కానిది మరియు తక్కువ కఠినమైన విశ్వసనీయత అవసరాలతో వాణిజ్య అనువర్తనాల కోసం ఉపయోగించబడుతుంది. CQFP లు చాలా ఉన్నతమైన ఉష్ణ పనితీరును కూడా అందిస్తున్నాయి.
Q2: సమాంతర సీమ్ వెల్డింగ్ అంటే ఏమిటి?
A2: సమాంతర సీమ్ వెల్డింగ్ అనేది ప్యాకేజీ యొక్క సీల్ రింగ్‌లో మెటల్ మూతను మూసివేయడానికి అధిక-విశ్వసనీయ పద్ధతి. రెండు ఎలక్ట్రోడ్లు మూత ఎదురుగా రోల్ చేస్తాయి, దాని ద్వారా విద్యుత్ ప్రవాహాన్ని దాటి, నిరంతర, దృ and మైన మరియు సంపూర్ణ హెర్మెటిక్ వెల్డ్‌ను సృష్టించాయి. ఇది సైనిక మరియు ఏరోస్పేస్-గ్రేడ్ ఎలక్ట్రానిక్స్ కోసం ఒక ప్రామాణిక ప్రక్రియ.
Q3: ఇంటిగ్రేటెడ్ హీట్ సింక్‌తో నేను ప్యాకేజీని ఎప్పుడు పేర్కొనాలి?
A3: మీ IC గణనీయమైన శక్తిని (సాధారణంగా> 2 వాట్స్) చెదరగొట్టాలని భావిస్తే మీరు ఇంటిగ్రేటెడ్ హీట్ సింక్‌తో సంస్కరణను ఎంచుకోవాలి. హీట్ సింక్ డై నుండి పిసిబి వరకు ప్రత్యక్ష, తక్కువ-నిరోధక ఉష్ణ మార్గాన్ని అందిస్తుంది, ఇది చిప్ యొక్క జంక్షన్ ఉష్ణోగ్రతను సురక్షితమైన ఆపరేటింగ్ పరిమితుల్లో ఉంచడానికి అవసరం.
