మోడల్ నం.: DIP24
బ్రాండ్: XL
Origin: చైనా
సర్టిఫికేషన్: ISO9001
Place Of Origin: China
| యూనిట్లు అమ్మడం | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

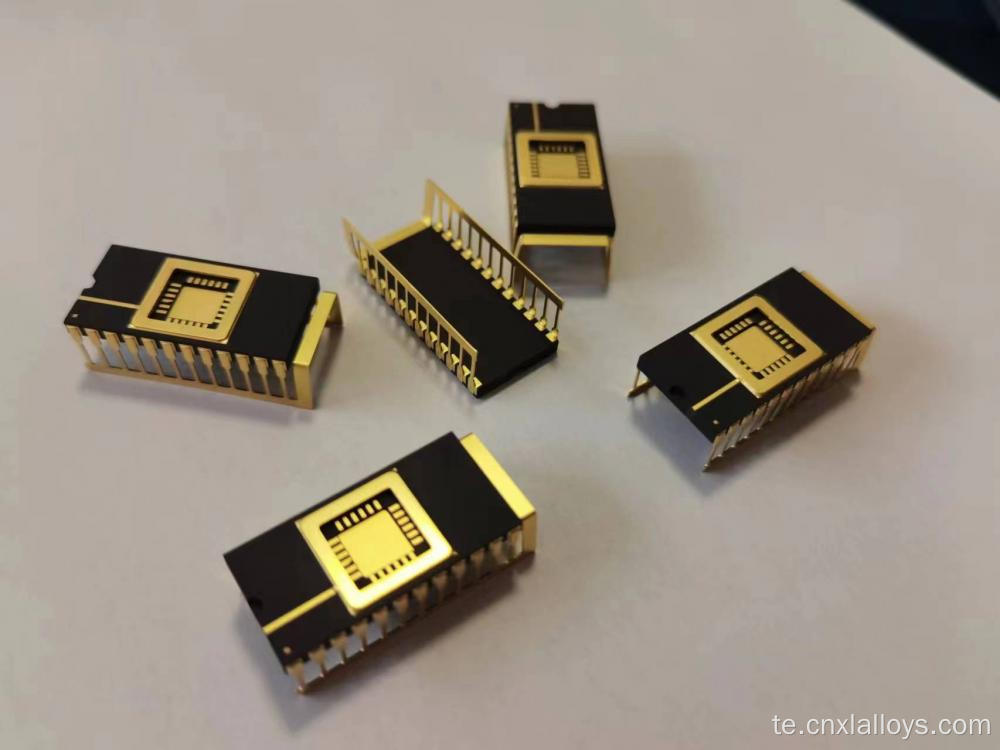

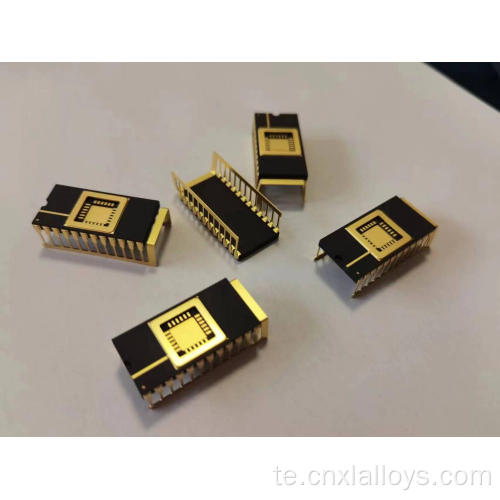

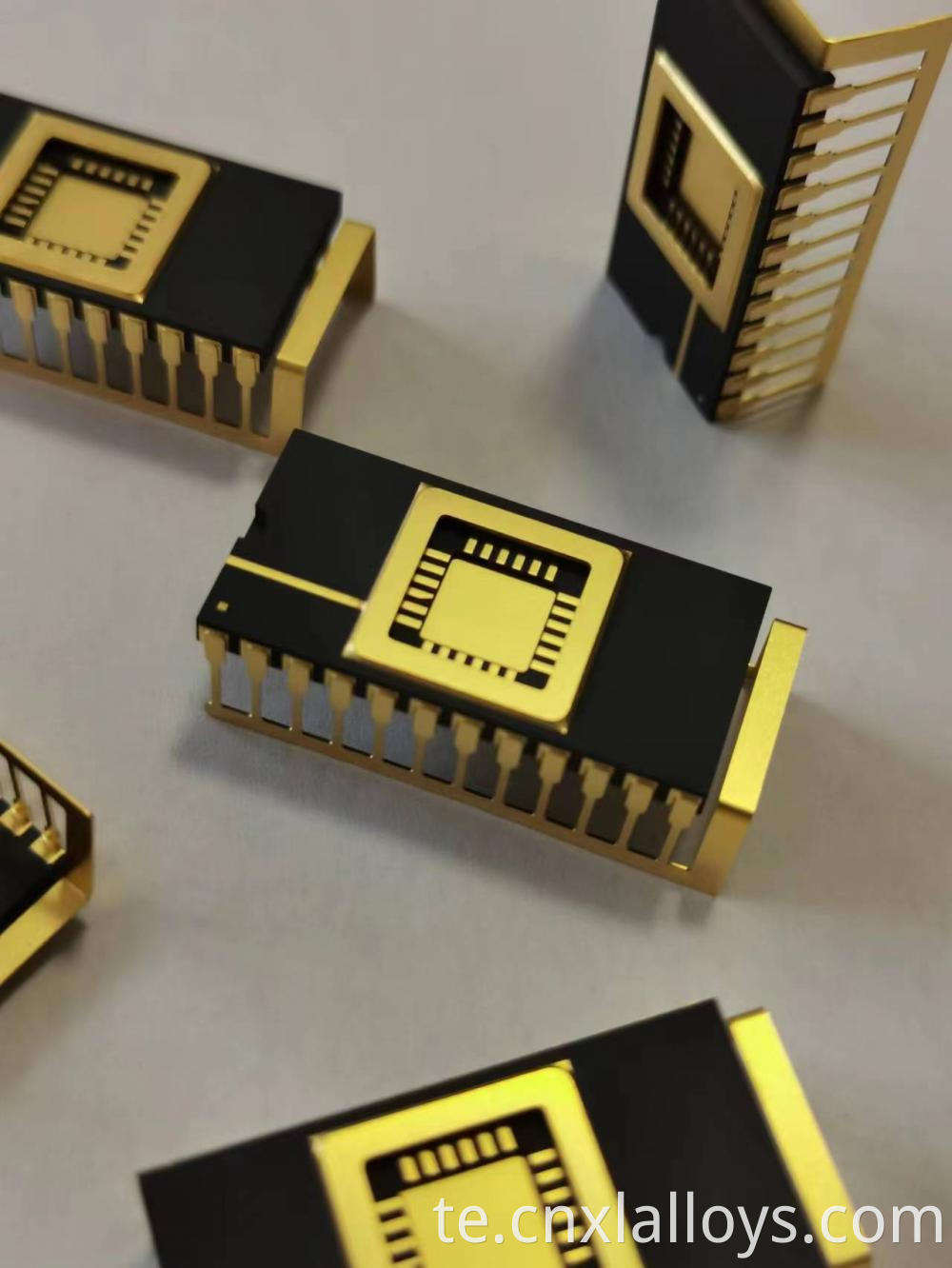

24-పిన్ సిరామిక్ డ్యూయల్ ఇన్-లైన్ ప్యాకేజీ (CDIP) అనేది మైక్రోకంట్రోలర్‌లు, EPROMలు మరియు ప్రత్యేక ఇంటర్‌ఫేస్ చిప్‌ల వంటి సంక్లిష్టమైన ఇంటిగ్రేటెడ్ సర్క్యూట్‌లను గృహనిర్మాణం కోసం ఒక అధిక-విశ్వసనీయత త్రూ-హోల్ పరిష్కారం. బలమైన బహుళ-పొర సిరామిక్ బాడీ మరియు హెర్మెటిక్‌గా సీలబుల్ డిజైన్‌తో నిర్మించబడిన CDIP-24 దాని ప్లాస్టిక్ ప్రతిరూపాలతో పోలిస్తే అత్యుత్తమ రక్షణ మరియు థర్మల్ పనితీరును అందిస్తుంది. పరికర వైఫల్యం ఎంపిక కానటువంటి పారిశ్రామిక, ఏరోస్పేస్ మరియు లాంగ్-లైఫ్ కమర్షియల్ సిస్టమ్‌లలోని అప్లికేషన్‌లకు ఇది పరిశ్రమ ప్రమాణం. దీని యూజర్-ఫ్రెండ్లీ త్రూ-హోల్ ఫార్మాట్ ప్రోటోటైపింగ్ మరియు ఫీల్డ్ సర్వీస్బిలిటీ అవసరమయ్యే సిస్టమ్‌లకు కూడా దీన్ని ఆదర్శంగా చేస్తుంది.
మా CDIP-24 ప్యాకేజీలు కొలతలు మరియు నాణ్యత కోసం ఖచ్చితమైన JEDEC ప్రమాణాలకు కట్టుబడి ఉంటాయి.
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
మా CDIP-24 యొక్క ప్రధాన ప్రయోజనం నిజమైన హెర్మెటిక్ సీల్, ఇది తేమ, తేమ మరియు గాలిలో కలుషితాల నుండి ఇంటిగ్రేటెడ్ సర్క్యూట్‌ను వేరు చేస్తుంది. ఇది సిరామిక్ IC ప్యాకేజింగ్‌కు బంగారు ప్రమాణం మరియు దీర్ఘకాలిక విశ్వసనీయతకు ఇది అవసరం.
సిరామిక్ నిర్మాణం IC నుండి వేడిని వెదజల్లడానికి తక్కువ ఉష్ణ నిరోధక మార్గాన్ని అందిస్తుంది, స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది మరియు వేడెక్కడం వల్ల పనితీరు క్షీణతను నివారిస్తుంది.
త్రూ-హోల్ డిజైన్ సాకెటింగ్ కోసం ఖచ్చితంగా సరిపోతుంది, ఇది అప్‌గ్రేడ్‌లు, రిపేర్లు లేదా రీప్రొగ్రామింగ్ (EPROMల విషయంలో) కోసం ICని సులభంగా తీసివేయడానికి మరియు భర్తీ చేయడానికి అనుమతిస్తుంది. ఇది అభివృద్ధిని సులభతరం చేస్తుంది మరియు తుది ఉత్పత్తి యొక్క జీవితాన్ని పొడిగిస్తుంది.
దృఢమైన సిరామిక్ బాడీ మరియు బలమైన మెటల్ లీడ్‌ల కలయిక గణనీయమైన యాంత్రిక ఒత్తిడి, షాక్ మరియు వైబ్రేషన్‌ను తట్టుకోగల ప్యాకేజీని సృష్టిస్తుంది, ఇది కఠినమైన పారిశ్రామిక వాతావరణాలకు అనుకూలంగా ఉంటుంది.
CDIP-24 అనేది విస్తృత శ్రేణి క్లిష్టమైన భాగాల కోసం గో-టు ప్యాకేజీ:
మేము మీ నిర్దిష్ట IC పనితీరును ఆప్టిమైజ్ చేయడానికి బహుళ-పొర సిరామిక్ బాడీలో అనుకూల అంతర్గత రౌటింగ్ మరియు గ్రౌండ్ ప్లేన్ కనెక్షన్‌లను అందించగలము. మేము ఉత్పత్తి చేసే ప్రతి ప్యాకేజీ విశ్వసనీయత మరియు పనితీరు కోసం మా ఉన్నత ప్రమాణాలకు అనుగుణంగా ఉందని నిర్ధారించుకోవడానికి కఠినమైన నాణ్యత తనిఖీలకు లోబడి ఉంటుంది.
Q1: 0.300" మరియు 0.600" వెడల్పు DIP మధ్య తేడా ఏమిటి?
A1: ఇది రెండు వరుసల పిన్‌ల మధ్య అంతరాన్ని సూచిస్తుంది. చిన్న పిన్ కౌంట్ డిఐపిలు (20 పిన్స్ వరకు) తరచుగా "ఇరుకైన" 0.300" అంతరాన్ని ఉపయోగిస్తాయి, అయితే ఈ 24-పిన్ వెర్షన్ వంటి పెద్ద పిన్ కౌంట్ డిఐపిలు ప్యాకేజీ లోపల పెద్ద డైని ఉంచడానికి "వెడల్పు" 0.600" అంతరాన్ని ఉపయోగిస్తాయి.
Q2: ఈ ప్యాకేజీలను UV-ఎరేసబుల్ EPROMల కోసం విండోతో కొనుగోలు చేయవచ్చా?
A2: అవును. ఈ ప్యాకేజీ స్టైల్ మూతలో విలీనం చేయబడిన క్వార్ట్జ్ విండోతో ప్రముఖంగా అందుబాటులో ఉంది, ఇది రీప్రొగ్రామింగ్ కోసం అతినీలలోహిత కాంతితో EPROM డైని తొలగించడానికి అనుమతిస్తుంది. దయచేసి ఆర్డర్ చేసేటప్పుడు ఈ అవసరాన్ని పేర్కొనండి.
Q3: ఈ ప్యాకేజీలను టంకం చేయడానికి ఉత్తమ మార్గం ఏమిటి?
A3: భారీ ఉత్పత్తి కోసం, వేవ్ టంకం అనేది అత్యంత సాధారణ మరియు సమర్థవంతమైన పద్ధతి. ప్రోటోటైపింగ్ లేదా మరమ్మత్తు పని కోసం, ఉష్ణోగ్రత-నియంత్రిత టంకం ఇనుముతో మాన్యువల్ టంకం ఖచ్చితంగా ఆమోదయోగ్యమైనది. వాటి దృఢమైన నిర్మాణం కారణంగా, CDIPలు మాన్యువల్ టంకం ప్రక్రియలను చాలా తట్టుకోగలవు.
