| చెల్లించు విధానము: | T/T,Paypal |
| Incoterm: | FOB |
| Min. ఆర్డర్: | 50 Piece/Pieces |
| రవాణా: | Ocean,Land,Air,Express |
| పోర్ట్: | Shanghai |
మోడల్ నం.: CSOP28
బ్రాండ్: Xl
Place Of Origin: China
| యూనిట్లు అమ్మడం | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

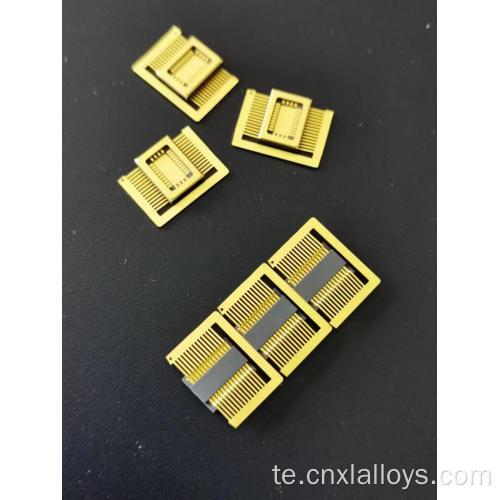

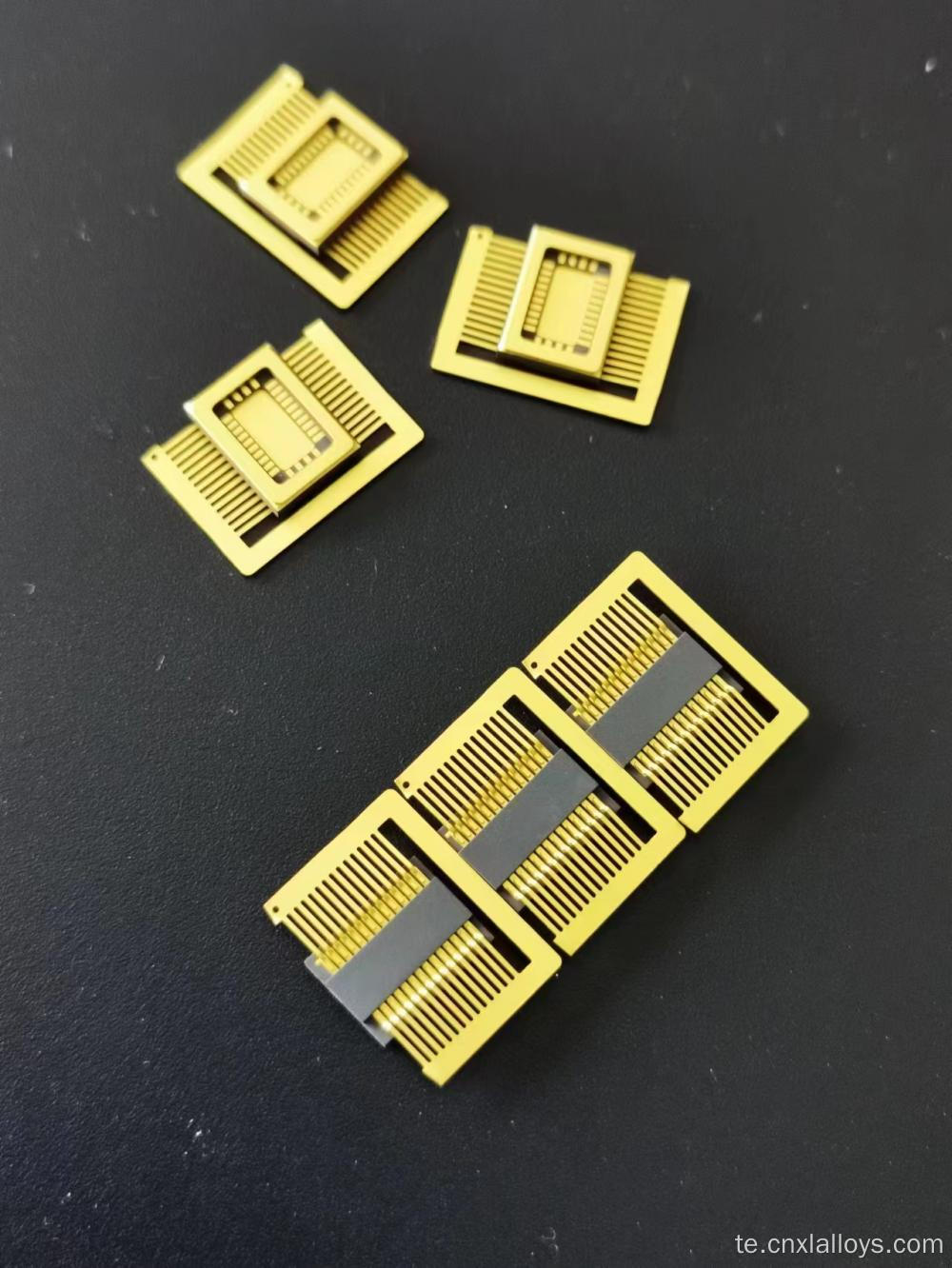

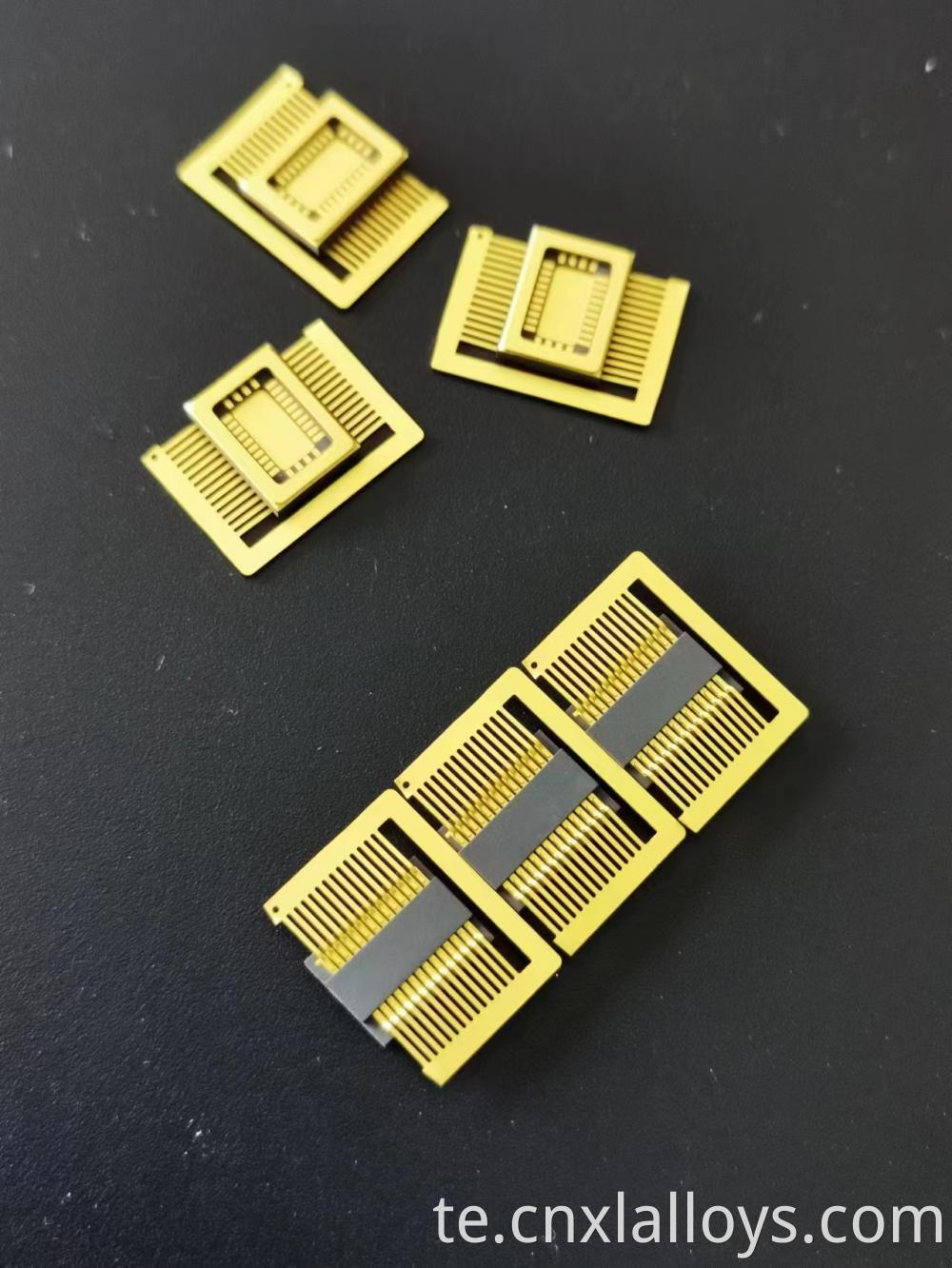

సిరామిక్ స్మాల్ అవుట్‌లైన్ ప్యాకేజీ (CSOP) ఉపరితల-మౌంట్ టెక్నాలజీ యొక్క స్థలాన్ని ఆదా చేసే ప్రయోజనాలను హెర్మెటిక్ సిరామిక్ ఎన్‌క్లోజర్ యొక్క అసమానమైన విశ్వసనీయతతో మిళితం చేస్తుంది. మా CSOP-28 అనేది 28-లీడ్ ప్యాకేజీ, ఇది అధిక-పనితీరు గల అనలాగ్, మిశ్రమ-సిగ్నల్ మరియు డిజిటల్ ICS కోసం రూపొందించబడింది, దీనికి బలమైన పర్యావరణ రక్షణ మరియు అద్భుతమైన ఉష్ణ స్థిరత్వం అవసరం. మన్నికైన సోల్డర్ జాయింట్ల కోసం కంప్లైంట్ గల్-వింగ్ లీడ్లను మరియు మల్టీ-లేయర్ అల్యూమినా బాడీని కలిగి ఉన్న ఈ ప్యాకేజీ ఆటోమోటివ్, ఇండస్ట్రియల్ మరియు టెలికమ్యూనికేషన్ రంగాలలో దరఖాస్తులను డిమాండ్ చేయడానికి ప్రధాన ఎంపిక. ఇది ప్రామాణిక ప్లాస్టిక్ SOIC ప్యాకేజీలపై విశ్వసనీయత మరియు పనితీరులో గణనీయమైన నవీకరణను అందిస్తుంది.
మా CSOP-28 ప్యాకేజీలు ఖచ్చితత్వం మరియు విశ్వసనీయత కోసం రూపొందించబడ్డాయి.
| Parameter | Specification (Model: CSOP28C) |
|---|---|
| Lead Count | 28 |
| Lead Pitch | 0.635 mm |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Material / Finish | Kovar / Gold (Au) over Nickel (Ni) |
| Die Cavity Dimensions (A x B) | 10.39 mm x 6.39 mm |
| Overall Dimensions (C x D) | 12.56 mm x 8.68 mm |
| Package Thickness | 1.4 mm |
| Sealing Method | Au-Sn Solder Seal |
| Hermeticity | Meets MIL-STD-883 requirements |
చిన్న రూపురేఖలు మరియు చక్కటి పిచ్ అధిక-సాంద్రత కలిగిన పిసిబి లేఅవుట్లను అనుమతిస్తాయి, DIPS వంటి రంధ్రాల ద్వారా ప్యాకేజీలతో పోలిస్తే చిన్న ఉత్పత్తి పాదముద్రలో ఎక్కువ కార్యాచరణను అనుమతిస్తుంది.
నిజమైన హెర్మెటిక్ ముద్రను సాధించగల సామర్థ్యం ఉష్ణోగ్రత తీవ్రతలు, తేమ లేదా రసాయనాలకు గురికావడం కలిగిన కఠినమైన వాతావరణంలో పనిచేసే అనువర్తనాలకు CSOP ని అనువైనదిగా చేస్తుంది, ఇది ఆటోమోటివ్ ఎలక్ట్రానిక్స్ ప్యాకేజింగ్‌లో కీలకమైన అవసరం.
కంప్లైంట్ "గల్-వింగ్" లీడ్స్ సిరామిక్ ప్యాకేజీ మరియు పిసిబిల మధ్య థర్మో-మెకానికల్ ఒత్తిడిని గ్రహించడానికి రూపొందించబడ్డాయి, టంకము ఉమ్మడి అలసటను నివారిస్తాయి మరియు వేలాది ఉష్ణోగ్రత చక్రాల ద్వారా దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారిస్తాయి.
అల్యూమినా సిరామిక్ బాడీ ఇంటిగ్రేటెడ్ సర్క్యూట్ నుండి పిసిబికి వేడిని సమర్థవంతంగా నిర్వహిస్తుంది, ఇది ఖచ్చితమైన యాంప్లిఫైయర్లు మరియు వోల్టేజ్ సూచనలు వంటి ఉష్ణ సున్నితమైన భాగాలకు స్థిరమైన పనితీరును నిర్ధారిస్తుంది.
CSOP అనేది అధిక-పనితీరు గల IC ల యొక్క విస్తృత శ్రేణికి బహుముఖ ప్యాకేజీ:
మా CSOP లు పరిపక్వ మల్టీ-లేయర్ సిరామిక్ ప్రాసెస్ (HTCC) ఉపయోగించి తయారు చేయబడతాయి. ప్రతి ప్యాకేజీ మా ఖచ్చితమైన ప్రమాణాలకు అనుగుణంగా ఉందని నిర్ధారించడానికి ప్రతి లాట్ డైమెన్షనల్ ధృవీకరణ, లేపన మందం కొలత మరియు హెర్మెటిసిటీ పరీక్షతో సహా కఠినమైన నాణ్యత నియంత్రణకు లోనవుతుంది.
Q1: ప్రామాణిక ప్లాస్టిక్ SOIC ప్యాకేజీపై CSOP యొక్క ప్రధాన ప్రయోజనం ఏమిటి?
A1: ప్రాధమిక ప్రయోజనం విశ్వసనీయత. ఒక CSOP ను హెర్మెటికల్‌గా మూసివేయవచ్చు, ఇది తేమకు లోబడి ఉంటుంది, ఇది ప్లాస్టిక్ ప్యాకేజీలకు ప్రధాన వైఫల్య విధానం. అదనంగా, సిరామిక్ బాడీ ఉన్నతమైన ఉష్ణ పనితీరును అందిస్తుంది. ఇది దీర్ఘకాలిక విశ్వసనీయత కీలకమైన ఏ అనువర్తనానికి అయినా CSOP ను ఎంపిక చేస్తుంది.
Q2: టంకం CSOP ప్యాకేజీలకు ఉత్తమమైన పద్ధతులు ఏమిటి?
A2: ప్రామాణిక SMT రిఫ్లో టంకం ప్రక్రియలను ఉపయోగించి CSOP లను సమీకరించాలి. ప్యాకేజీని అధిక ఉష్ణ ఒత్తిడికి గురిచేయకుండా అధిక-నాణ్యత గల టంకము కీళ్ళను నిర్ధారించడానికి టంకము పేస్ట్ తయారీదారు సిఫారసు చేసినట్లుగా నియంత్రిత రిఫ్లో ప్రొఫైల్‌ను ఉపయోగించడం చాలా ముఖ్యం. రిఫ్లో పోస్ట్-రిఫ్లో టంకము ఉమ్మడి నాణ్యతను ధృవీకరించడానికి విజువల్ లేదా ఆటోమేటెడ్ ఆప్టికల్ ఇన్స్పెక్షన్ (AOI) ఉపయోగించాలి.
Q3: ఇతర పిన్ గణనలు మరియు శరీర పరిమాణాలు అందుబాటులో ఉన్నాయా?
A3: అవును. మేము SOP శైలిలో విస్తృత కుటుంబాన్ని సిరామిక్ ప్యాకేజీలను అందిస్తున్నాము, పిన్ గణనలు 4 నుండి 56 వరకు మరియు వివిధ శరీర వెడల్పులు మరియు సీసం పిచ్‌లు. మీ నిర్దిష్ట అవసరాలను తీర్చడానికి మేము అనుకూల పాదముద్రలను కూడా అభివృద్ధి చేయవచ్చు.
