| చెల్లించు విధానము: | T/T,Paypal |
| Incoterm: | FOB |
| Min. ఆర్డర్: | 50 Piece/Pieces |
| రవాణా: | Ocean,Land,Air,Express |
| పోర్ట్: | Shanghai |
మోడల్ నం.: CQFN24A
బ్రాండ్: Xl
Place Of Origin: China
| యూనిట్లు అమ్మడం | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

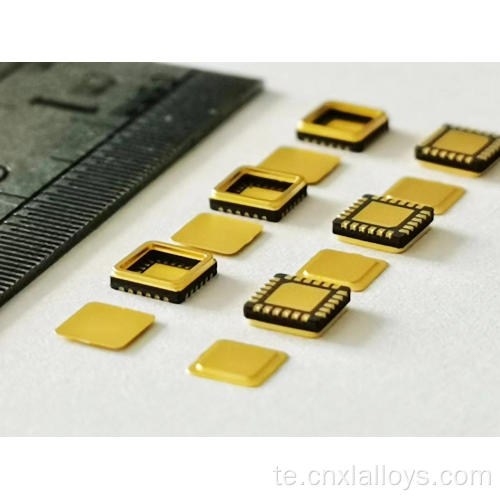

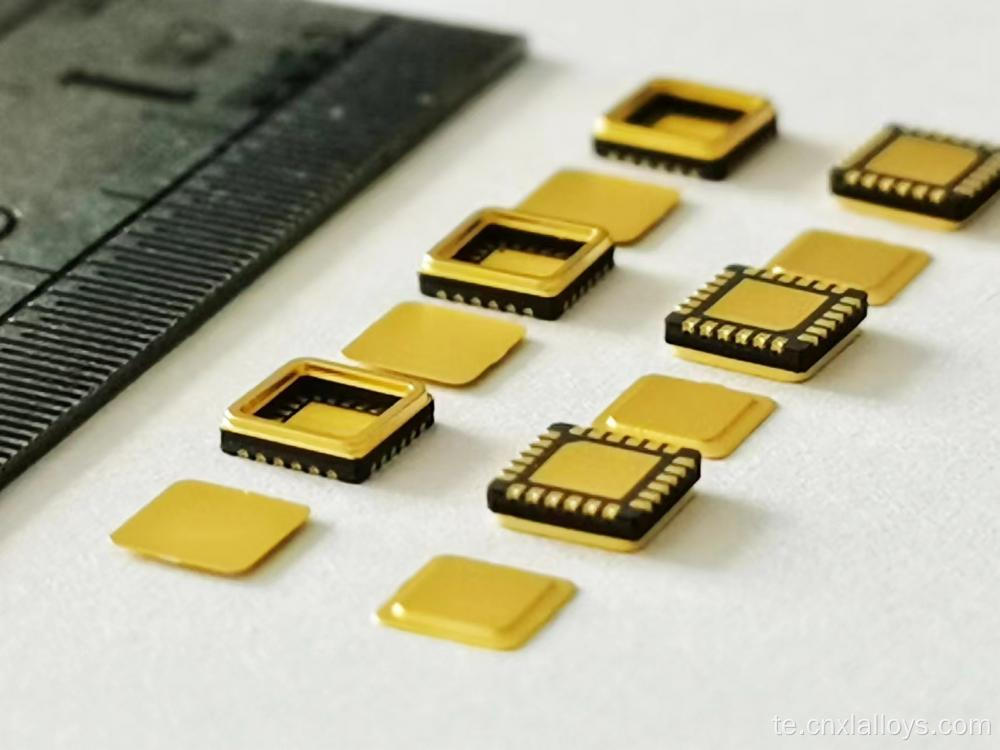

సిరామిక్ క్వాడ్ ఫ్లాట్ నో-లీడ్ (CQFN) ప్యాకేజీ అనేది ఆధునిక, అధిక-ఫ్రీక్వెన్సీ ఎలక్ట్రానిక్స్ కోసం రూపొందించిన అధిక-పనితీరు, ఉపరితల-మౌంట్ పరిష్కారం. సిరామిక్ ఐసి ప్యాకేజింగ్ యొక్క ఈ అధునాతన రూపం RFIC లు మరియు హై-స్పీడ్ డిజిటల్ సర్క్యూట్ల కోసం కాంపాక్ట్, తేలికపాటి మరియు నమ్మదగిన ఆవరణను అందిస్తుంది. సాంప్రదాయ లీడ్స్‌ను ప్యాకేజీ యొక్క దిగువ భాగంలో మెటలైజ్డ్ ప్యాడ్‌లతో భర్తీ చేయడం ద్వారా, CQFN విద్యుత్ మార్గాన్ని నాటకీయంగా తగ్గిస్తుంది, దీని ఫలితంగా తక్కువ పరాన్నజీవులతో అద్భుతమైన అధిక-ఫ్రీక్వెన్సీ పనితీరు వస్తుంది. దీని బలమైన సిరామిక్ నిర్మాణం ఉన్నతమైన ఉష్ణ నిర్వహణ మరియు హెర్మెటిక్ రక్షణను అందిస్తుంది, ఇది సూక్ష్మీకరించిన మరియు డిమాండ్ చేసే అనువర్తనాలకు అనువైన ఎంపికగా మారుతుంది.
| Parameter | Specification |
|---|---|
| Available Pin Counts | 12, 16, 20, 24, 32, 40, and custom configurations |
| Typical Body Sizes | 3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm |
| Typical Pitch | 0.5 mm, 0.635 mm |
| Body Material | Multilayer Alumina ($Al_2O_3$) Ceramic |
| Frequency Performance | Up to 30 GHz |
| Sealing Options | Solder sealing (hermetic) or glue sealing (non-hermetic) |
| Compliance Standard | GJS1420B-2011 (General specification for packages of semiconductor integrated circuits) |
CQFN యొక్క అత్యుత్తమ పనితీరు దీనికి అగ్ర ఎంపిక చేస్తుంది:
Q1: CQFN మరియు ప్లాస్టిక్ QFN మధ్య తేడా ఏమిటి?
A1: ప్రధాన తేడాలు పదార్థం మరియు విశ్వసనీయత. ఒక CQFN సిరామిక్ బాడీని ఉపయోగిస్తుంది మరియు ఇది హెర్మెటికల్‌గా మూసివేయబడుతుంది, ఇది అధిక-విశ్వసనీయత అనువర్తనాల కోసం ఉన్నతమైన ఉష్ణ పనితీరు మరియు పర్యావరణ రక్షణను అందిస్తుంది. ప్లాస్టిక్ క్యూఎఫ్‌ఎన్ హెర్మెటిక్ కానిది మరియు సాధారణంగా వినియోగదారు మరియు వాణిజ్య ఉత్పత్తులలో ఉపయోగించబడుతుంది.
Q2: CQFN ప్యాకేజీ PCB కి ఎలా కరిగించబడుతుంది?
A2: CQFN ను ప్రామాణిక రిఫ్లో టంకం ప్రక్రియను ఉపయోగించి కరిగించారు. సోల్డర్ పేస్ట్ పిసిబి ప్యాడ్‌లపై ముద్రించబడుతుంది, ఈ భాగం పైన ఉంచబడుతుంది, మరియు మొత్తం అసెంబ్లీ రిఫ్లో ఓవెన్ గుండా టంకము కరిగించి కనెక్షన్‌లను ఏర్పరుస్తుంది.
Q3: ప్యాడ్ల లేఅవుట్‌ను అనుకూలీకరించవచ్చా?
A3: అవును. మీ ఇంటిగ్రేటెడ్ సర్క్యూట్ యొక్క నిర్దిష్ట అవసరాలను తీర్చడానికి మేము ప్యాడ్ల సంఖ్య, పిచ్ మరియు సెంట్రల్ థర్మల్ ప్యాడ్ యొక్క పరిమాణం మరియు ఆకారాన్ని అనుకూలీకరించవచ్చు.
